VentSys - vārsta uzstādīšana



***Izgriezt blīvgumiju vārsta garumā vērtnes augšējā daļā.

Atslābināt adaptera sānu nostiprināšanas skrūves ( 3 skrūves aukšējā malā ) un ierīkot vārstu nogrieztā blīvētāja vietā.

Viegli pievilkt adaptera nostiprināšanas skrūves un pieskrūvēt trīs vārsta skrūves loga rāmī .

***Izgriezt  blīvgumiju filtra kasetes garumā atslābināt adaptera sānu nostiprināšanas skrūves filtra kasetei ( 3 skrūves aukšējā malā ) un ierīkot kaseti nogrieztā blīvējuma vietā.

Viegli pievilkt adaptera nostiprināšanas skrūves un pieskrūvēt trīs skrūves loga rāmī.

Balkona durvīm filtra kasete uz rāmja iepretim vārstam.

Logam filtra kasete montējas sānā , 15 cm aukstumā no apakšējā vērtnes stūra .

Aizvērt loga vērtni.

Atvērt gaisa padeves regulatoru un gaiss iet !

Video instrukcija , spiest šeit.



Uzmanību ! Vārsti ir uzstādāmi gandrīz visiem pieejamiem PVC logiem un durvīm !

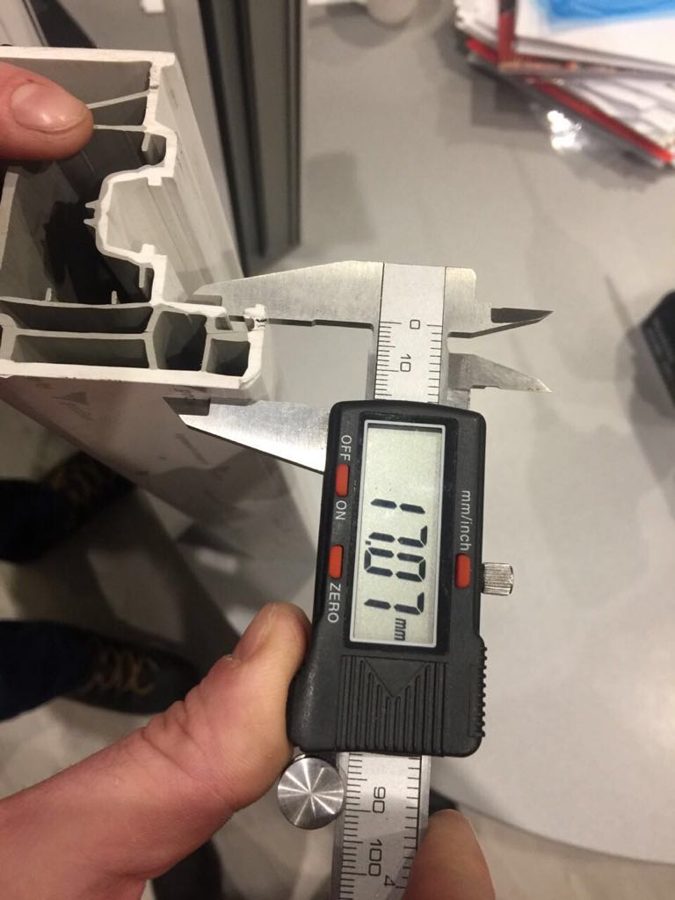

VentSys iedalās ar divu veidu adapteriem , logu rāmja malas platums līdz 16 mm un virs 16 mm. Pirms komplekta izvēles,  vajag izmērīt profila ārējo malu līdz blīvgumijai .



Sk. Att.
